Mașină automată de fabricat blocuri ZENITH 1800

1800 mașină automată de turnat bloc de furnir fix

Modelul german de „măiestrie”

Echipamente de producție inteligente de top

Mașina automată de fabricare a blocurilor ZENITH 1800 este un exemplu de îmbunătățire de succes bazată pe principiile designului mecanic, caracterizată prin producție rapidă, produse de înaltă calitate și diversificare a producției, în timp ce conceptul unic de design al mașinii permite o operare precisă, ușurință în operare și întreținere, făcându-l și mai eficient în producția de blocuri de pavaj cu un strat de țesătură, borduri etc., în fața cerințelor de siguranță inginerești din ce în ce mai stricte.
Pentru a minimiza timpii de ciclu și a optimiza procesul de producție, Zenit a lucrat intens cu companii de componente de renume pentru a îmbunătăți sistemele hidraulice și electrice. Cele patru mișcări principale ale mașinii îmbunătățite Model 1800 - ridicarea matriței, ridicarea indentorului, antrenarea cadrului de alimentare de bază și antrenarea cadrului de alimentare cu material textil - sunt toate controlate de circuite de control HNC. Acest lucru permite mașinii să funcționeze mai rapid și mai precis.
Zenit a dezvoltat un nou sistem de vibrații pentru modelul 1800 pentru a depăși constrângerile de capacitate, inclusiv utilizarea unui motor vibrator nou dezvoltat, controlat în frecvență, care face mașina mai stabilă și mai flexibilă și permite modelului 1800 să producă până la un maxim. suprafata de 1.400 x 1.400 mm (paleti).

Sistem interactiv inteligent

sistem de schimbare rapidă a matriței

sistem de servo vibrații

tehnologie de țesături suspendate

Avantaj tehnic

Rulmenți balamale fără întreținere

Lagăre de coloană de ghidare a matriței

Dispozitiv de distribuție a materialului cu acționare hidraulică

Dispozitiv tampon acumulator hidraulic

Vizualizarea funcționării și confidențialitatea dispozitivului:
Sistemul de operare este mai simplu și mai ușor de utilizat, controlerele mașinilor automate de fabricare a blocurilor ZENITH 1800 sunt marca Siemens, toate componentele mașinii sunt afișate pe un monitor de computer cu sistem de vizualizare WinCC (Microsoft Windows Control Center, Siemens), care operează sistem Windows XP Professional. Echipamentul este dotat cu dispozitiv de confidențialitate, anumite funcții pot fi reglate doar de personalul autorizat, asigurându-se că numai personalul autorizat poate opera mașina, acest raport fiind stocat în sistem.

Design lagăr balama fără întreținere:
Cilindrii hidraulici și arborii de antrenare ai mașinii sunt echipați cu rulmenți balamale care nu necesită întreținere și, pe brațul de ridicare, o curea rotativă pentru schimbarea rapidă a șuruburilor, care facilitează înlocuirea șuruburilor și face mașina ușor de întreținut.

Sistem optimizat de vibrații a mesei:
Sistemul de vibrații al mesei constă dintr-o masă vibrantă împărțită în trei secțiuni, un sistem de vibrații cu motoare cu vibrații controlate în frecvență, șase vibratoare cu un singur motor cu forță de vibrație reglabilă continuu și o forță de vibrație centrifugă maximă de 170 kN. Previbrația și vibrația principală pot fi combinate cu diferite vibratoare, care pot fi reglate din panoul de control, făcând mașina atât stabilă, cât și flexibilă și garantând controlul calității stratului de cărămidă necesar.

Acționare hidraulică a unității de fabricație:
Unitatea de fabricație este conectată la cadrul mașinii principale prin intermediul unui dispozitiv de prindere hidraulic. Unitatea de fabricație poate fi reglată cu ușurință la o înălțime independentă a materialului prin intermediul unui cric electric. Camionul din țesătură este condus de un cilindru hidraulic cu arbore de pârghie, iar tija de legătură poate fi reglată pentru a asigura mișcarea paralelă a camionului. Pe partea frontală a căruciorului de țesături este montat un dispozitiv pneumatic de răzuit. Dispozitivul de răzuit are o cale de mișcare reglabilă și asigură o curățare eficientă.

tampon acumulator hidraulic:
Echipamentul poate fi echipat cu un acumulator hidraulic opțional, care, prin circuitul de control HNC, permite funcționarea rapidă și precisă a echipamentului și îl menține într-o stare precisă și cu uzură redusă în timpul funcționării.

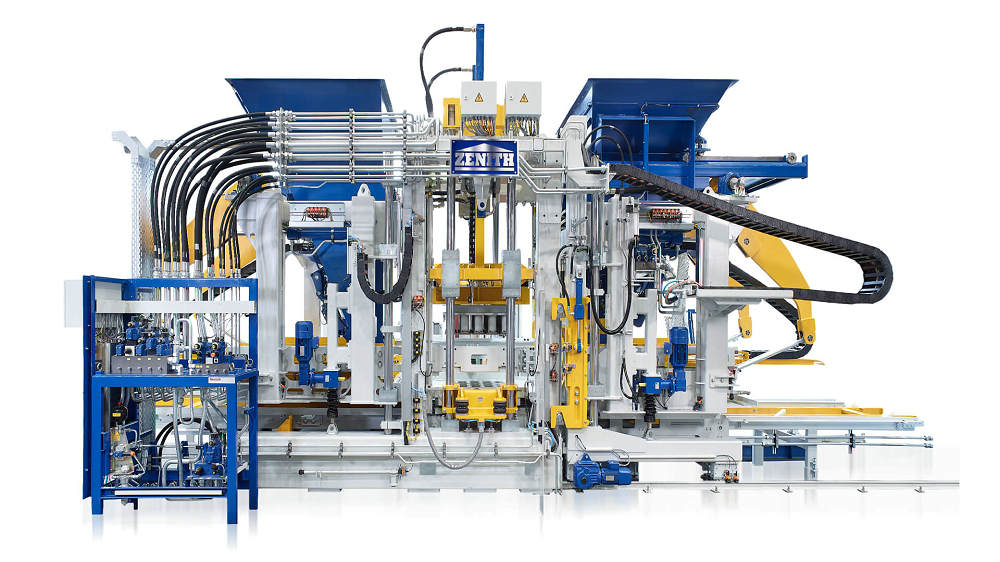

Vedere frontală a ZENITH 1800

Parametrul produsului

Linia de producție a mașinilor de fabricare a blocurilor 1800 Prezentare generală tehnică

Cazuri de aplicare a ingineriei

Zidul clădirii

Decorarea gradinii

Pavajul parcului

Mostre de produse

Pavel

Bloc decorativ

Bloc decorativ
