Care este rolul sistemului servo în Germania Zenith Block Machine Technology?

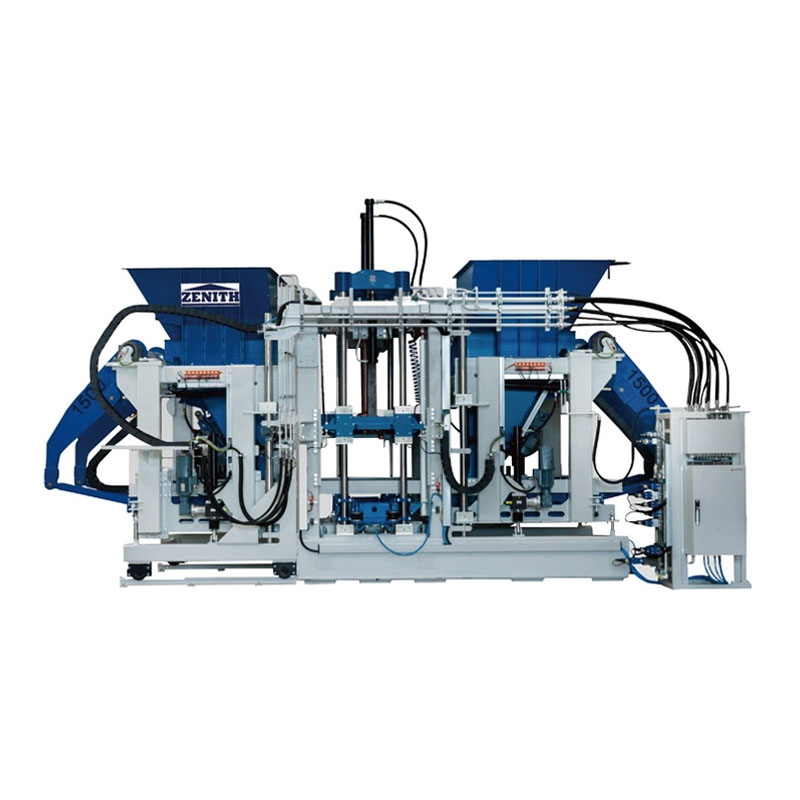

Sistemul servo este inteligența din spateleGermania Zenith Block Machine, transformându-l dintr-o presă hidraulică convențională într-o platformă de producție de precizie. Spre deosebire de mașinile tradiționale de blocare care se bazează pe motoare cu viteză fixă ​​și hidraulice controlate de supape, mașina de blocuri Zenith din Germania integrează un sistem servo în buclă închisă care ajustează viteza, cuplul și poziția în timp real. Acest servosistem cuprinde un servomotor cu răspuns mare, o pompă hidraulică cu deplasare variabilă și un PLC avansat cu control al mișcării pe mai multe axe. Rolul acestui sistem este de a furniza vibrații, apăsare și mișcări de evacuare controlate cu precizie, asigurându-se că fiecare bloc îndeplinește standardele stricte de densitate, dimensiune și finisare a suprafeței. La Quangong Machinery Co., Ltd, fabrica noastră a perfecționat integrarea tehnologiei servo în platforma Germania Zenith Block Machine, rezultând economii de energie de până la 40 la sută și reduceri de timp de ciclu de 20 la sută în comparație cu mașinile convenționale.

Mașina de blocuri Zenith din Germania Funcțiile de bază ale sistemului servo din Mașina de blocuri Zenith din Germania sunt triple: în primul rând, asigură un debit hidraulic la cerere, ceea ce înseamnă că pompa furnizează ulei numai când și unde este necesar, reducând risipa de energie. În al doilea rând, permite un control ultra-precis al frecvenței și amplitudinii vibrațiilor, permițând mașinii să se adapteze la diferite amestecuri de beton și geometrii de blocuri instantaneu. În al treilea rând, facilitează mișcarea lină, fără smucituri pentru cilindrii de presare și de evacuare, prelungind durata de viață a matrițelor și reducând șocurile mecanice. Aceste capabilități se traduc direct la o calitate mai consistentă a blocurilor, costuri de operare mai mici și o eficiență mai mare a producției. În acest articol, vom aprofunda în arhitectura tehnică a servosistemului, vom explica impactul acestuia asupra parametrilor cheie de producție și vom oferi specificații detaliate și perspective operaționale din experiența vastă a fabricii noastre cu mașina cu blocuri Zenith din Germania.

Cuprins

• 1. De ce sistemul servo înlocuiește controlul hidraulic tradițional în mașina de blocuri Zenith din Germania?
• 2. Cum permite sistemul servo controlul de precizie al vibrațiilor și compactării?
• 3. Care sunt specificațiile tehnice ale sistemului servo din Germania Zenith Block Machine?
• 4. Cum poate sistemul servo să reducă consumul de energie și costurile de întreținere?
• Întrebări frecvente (FAQ)
• Concluzie și Consultare Sistem Servo

De ce sistemul servo înlocuiește controlul hidraulic tradițional în mașina de blocuri Zenith din Germania?

Mașinile bloc tradiționale folosesc motoare cu inducție cu acționări cu viteză fixă ​​cuplate la pompe hidraulice cu deplasare constantă. În aceste sisteme, pompa funcționează continuu la viteză maximă, indiferent de cererea reală, iar uleiul în exces este redirecționat înapoi în rezervor printr-o supapă de siguranță, irosind energie semnificativă și generând căldură. În plus, supapele de control sunt folosite pentru a direcționa fluxul de ulei, dar timpul de răspuns și precizia sunt limitate, ceea ce duce la variații ale forței de presare și ale intensității vibrațiilor de la ciclu la ciclu. Mașina de blocuri Zenith din Germania elimină aceste ineficiențe printr-un sistem servo care combină un servomotor cu magnet permanent cu o pompă cu piston axial cu deplasare variabilă. Această combinație permite mașinii să livreze exact debitul și presiunea necesare pentru fiecare fază a ciclului de formare a blocurilor - alimentare, pre-compactare, presare principală și evacuare - fără nicio ocolire irosită.

Motive cheie pentru care servosistemul este superior controlului hidraulic tradițional:

• Livrare de energie la cerere:Viteza servomotorului este direct proporțională cu necesarul de debit. În perioadele de inactivitate (de exemplu, schimbarea paleților), motorul încetinește până la o viteză aproape de zero, consumând mai puțin de 5% din puterea maximă. În schimb, un motor tradițional consumă 80-100% din puterea sa nominală în mod continuu.
• Control instantaneu al presiunii:Servosistemul folosește un traductor de presiune în buclă închisă care compară presiunea reală cu punctul de referință țintă și ajustează viteza servomotorului și unghiul plăcii oscilante în milisecunde. Acest lucru are ca rezultat o precizie de reglare a presiunii de +/- 1 bar, comparativ cu +/- 5 bar pentru controlul convențional al supapelor.
• Generare redusă de căldură:Deoarece servosistemul generează doar debitul de ulei necesar, temperatura uleiului hidraulic crește mult mai lent. Acest lucru reduce nevoia de sisteme mari de răcire și prelungește durata de viață a fluidului hidraulic și a etanșărilor.
• Reducerea zgomotului:Servomotorul funcționează la viteze variabile, iar pompa funcționează numai atunci când este necesar, ceea ce duce la o reducere semnificativă a nivelurilor de zgomot – de obicei cu 10-15 dBA mai scăzut decât mașinile convenționale. Acest lucru creează un mediu de lucru mai bun pentru operatori.

Fabrica noastră a efectuat teste comparative între o mașină de blocuri Zenith din Germania echipată cu un sistem servo și o mașină mecanic-hidraulic identică. Mașina echipată cu servo a consumat 12,8 kWh pe oră de funcționare, în timp ce mașina convențională a consumat 21,3 kWh - o reducere de 40 la sută. Într-o tură de 16 ore, aceasta se traduce printr-o economie de 136 kWh, care la tarifele de energie electrică industrială (0,12 USD/kWh) are ca rezultat economii zilnice de peste 16 USD. Peste un an (300 de zile de funcționare), economiile de energie depășesc doar 4.800 USD, ceea ce reprezintă o parte semnificativă a costului operațional al mașinii. În plus, precizia sistemului servo reduce ratele de respingere; servomașina a produs 99,2% blocuri de calitate de primă trecere, în timp ce mașina convențională a avut o medie de 94,7%. Această reducere a deșeurilor îmbunătățește și mai mult argumentul economic pentru tehnologia servo.

Mai mult, sistemul servo simplifică circuitul hidraulic eliminând multe dintre supapele direcționale, supapele de limitare a presiunii și supapele de control al debitului utilizate în sistemele tradiționale. Această reducere a numărului de componente îmbunătățește fiabilitatea și simplifică întreținerea. Fabrica noastră laQuangong Machinery Co., Ltda instruit inginerii noștri de service pentru a diagnostica problemele sistemului servo folosind software-ul de diagnosticare integrat, care afișează date de performanță în timp real și coduri de eroare. Acest lucru permite depanarea rapidă și minimizează timpul de nefuncționare. Pentru producătorii de blocuri, trecerea de la controlul hidraulic tradițional la sistemul servo din mașina de blocuri Zenith din Germania reprezintă nu doar o actualizare tehnologică, ci o îmbunătățire fundamentală a economiei producției.

Cum permite sistemul servo controlul de precizie al vibrațiilor și compactării?

Vibrația și compactarea sunt operațiunile cele mai critice în fabricarea blocurilor, deoarece determină direct densitatea, rezistența și calitatea suprafeței produsului final. Servosistemul German Zenith Block Machine joacă un rol central în controlul acestor parametri cu o precizie excepțională. Servomotorul antrenează direct vibratorul cu greutate excentrică, fără a fi nevoie de curele sau ambreiaje, iar servomotorul oferă un timp de răspuns la cuplu mai mic de 5 milisecunde. Acest lucru permite mașinii să schimbe instantaneu frecvența și amplitudinea vibrațiilor în timpul unui singur ciclu, permițând un profil de compactare în mai multe etape care optimizează depunerea particulelor. De exemplu, mașina poate începe cu o vibrație de înaltă frecvență/amplitudine mică pentru a obține mișcarea inițială a particulelor, apoi poate trece la o vibrație de frecvență joasă/de amplitudine mare pentru a consolida amestecul și poate termina cu o explozie de înaltă frecvență/amplitudine mare pentru a obține densificarea finală.

Modalități specifice în care sistemul servo îmbunătățește controlul vibrațiilor și compactării:

• Curbe de vibrație programabile:Sistemul servo permite stocarea a până la 100 de curbe de vibrații diferite în PLC. Fiecare curbă specifică frecvența, amplitudinea și durata vibrației pentru fiecare etapă a ciclului. Pentru un anumit tip de bloc (de exemplu, bloc gol, bloc solid sau pavaj), mașina poate reapela automat curba optimizată, asigurând consistența între loturi.
• Compactare adaptivă:Servosistemul monitorizează presiunea hidraulică din cilindrul de presare în timp real. Dacă presiunea crește mai repede decât se aștepta (indicând un amestec mai rigid), sistemul poate crește amplitudinea vibrației pentru a ajuta la compactare. În schimb, dacă presiunea crește prea încet, se poate reduce vibrațiile pentru a preveni supracompactarea. Acest control adaptiv asigură că fiecare bloc atinge densitatea țintă, indiferent de variațiile minore ale proprietăților materiei prime.
• Accelerare și decelerare lină:Controlul precis al vitezei al servomotorului elimină pornirile și opririle sacadate tipice ambreiajelor mecanice. Acest lucru are ca rezultat o compactare mai uniformă a amestecului de beton, reducând probabilitatea apariției fisurilor interne sau a zonelor slabe din bloc.
• Feedback de densitate în timp real:Un senzor de densitate opțional poate fi integrat cu sistemul servo. Senzorul măsoară densitatea verde a fiecărui bloc imediat după formare. Dacă densitatea se abate de la valoarea de referință, servosistemul ajustează automat parametrii de vibrație și apăsare pentru următorul ciclu, menținând calitatea fără intervenția omului.

Pentru a ilustra impactul vibrațiilor servocontrolate, luați în considerare producerea unui bloc tubular de 400x200x200mm. Cu un vibrator cu frecvență fixă, variația densității între 100 de blocuri a fost măsurată la +/- 0,04 g/cm3. Cu vibrația servocontrolată pe mașina cu blocuri Zenith din Germania, variația a fost redusă la +/- 0,008 g/cm3. Acest control mai strict al densității se corelează direct cu o variabilitate mai scăzută a rezistenței la compresiune, care este un indicator cheie de calitate pentru materialele de construcție. O fabrică de blocuri din Spania care folosește mașina noastră de blocuri Zenith din Germania cu servosistem a raportat că au reușit să reducă conținutul de ciment cu 5 procente, menținând în același timp aceeași rezistență a blocului, economisind peste 30.000 EUR anual la materii prime.

Un alt aspect important este capacitatea de a optimiza vibrațiile pentru diferite tipuri de agregate. De exemplu, agregatele ușoare (argilă expandată sau piatră ponce) necesită parametri de vibrație diferiți decât piatra densă zdrobită. Sistemul servo permite mașinii să stocheze rețete specifice pentru fiecare tip de agregat, astfel încât atunci când instalația trece de la un produs la altul, mașina se ajustează automat. Această flexibilitate permite mașinii pentru blocuri Zenith din Germania să servească drept o linie de producție versatilă, capabilă să producă o gamă largă de produse bloc cu o calitate constantă, fără a necesita proceduri de schimbare îndelungate.

Care sunt specificațiile tehnice ale sistemului servo din Germania Zenith Block Machine?

Quangong Machinery Co., Ltd oferă mașina cu blocuri Zenith din Germania cu un sistem servo cuprinzător care include servomotor, servomotor, pompă cu deplasare variabilă, senzori de presiune și controler de mișcare. Sistemul este proiectat pentru funcționare continuă 24/7 și este compatibil cu toate sursele de alimentare industriale standard (380V/50Hz sau 460V/60Hz). Tabelul de mai jos oferă specificațiile cheie pentru sistemul servo pentru cele trei modele principale ale noastre din Germania Zenith Block Machine. Aceste specificații au fost validate prin teste ample pe teren și sunt garantate pentru perioada de garanție a mașinii.

Pe lângă aceste specificații de bază, servosistemul din Germania Zenith Block Machine oferă mai multe caracteristici avansate: o interfață digitală de mare viteză pentru integrarea cu sistemele SCADA ale fabricii; o funcție de osciloscop încorporată pentru depanarea profilurilor de vibrații; și o capacitate de monitorizare de la distanță prin modem GSM. Fabrica noastră oferă o diagramă completă de cablare și o listă de verificare pentru punerea în funcțiune pentru fiecare mașină cu blocuri Zenith din Germania și recomandăm o sesiune de instruire la fața locului de 2 zile pentru operatorii fabricii pentru a utiliza pe deplin capacitățile sistemului servo.

Toate componentele servo provin de la furnizori Tier-1 (Yaskawa, Bosch Rexroth sau Siemens), asigurând fiabilitatea și disponibilitatea globală a pieselor de schimb. Servosistemul este protejat de multiple caracteristici de siguranță, inclusiv protecție la supratemperatură, protecție la supracurent și funcții de oprire de urgență care respectă ISO 13849. Fabrica noastră testează fiecare servosistem timp de 100 de ore la sarcină maximă pentru a verifica stabilitatea și performanța acestuia înainte de expediere. Cu acest sistem servo robust, mașina de blocuri Zenith din Germania oferă nu numai o calitate superioară a blocurilor, ci și fiabilitate operațională pe termen lung.

Cum poate sistemul servo să reducă consumul de energie și costurile de întreținere?

Beneficiile economice ale sistemului servo din mașina cu blocuri Zenith din Germania se extind dincolo de economiile de energie. Prin optimizarea sistemului hidraulic, reducerea deșeurilor și prelungirea duratei de viață a componentelor, servosistemul scade semnificativ costul total de proprietate. Unul dintre cele mai notabile avantaje este reducerea temperaturii uleiului hidraulic. Pompele tradiționale cu turație fixă ​​generează o cantitate mare de căldură, deoarece circulă continuu ulei printr-o supapă de siguranță. Această căldură degradează fluidul hidraulic, necesitând schimbări mai frecvente de ulei și provocând întărirea și scurgerea etanșărilor. Sistemul servo, dimpotrivă, generează doar debitul necesar, menținând temperatura uleiului constant sub 50°C, chiar și în timpul producției de vârf. Acest lucru prelungește durata de viață a uleiului de la 1.000 de ore la 4.000 de ore și, de asemenea, prelungește durata de viață a garniturilor, furtunurilor și componentelor pompei.

Beneficiile specifice de întreținere și energie ale servosistemului:

• Frecvență redusă de schimbare a uleiului:Cu temperaturi de funcționare mai scăzute și contaminare redusă, uleiul hidraulic din mașina cu blocuri Zenith din Germania poate fi schimbat la fiecare 4.000 de ore de funcționare, comparativ cu 1.500 de ore pentru mașinile convenționale. Acest lucru economisește atât costul uleiului, cât și forța de muncă pentru schimbarea uleiului.
• Durată de viață mai lungă a componentelor:Servomotorul are mai puține părți în mișcare decât un motor cu viteză fixă ​​cu ambreiaj și frână. Pompa variabilă are o rată de uzură mai mică, deoarece funcționează la viteze și presiuni reduse pentru cea mai mare parte a ciclului. Fabrica noastră a observat că mașinile servo-echipate necesită cu 60% mai puține înlocuiri de componente hidraulice pe o perioadă de 10 ani.
• Energie de răcire redusă:Deoarece servosistemul generează mult mai puțină căldură, ventilatorul de răcire (sau răcitorul de lichid) funcționează mai rar. În climatele tropicale, acest lucru poate reduce consumul de energie de răcire cu până la 30%, scăzând și mai mult amprenta energetică generală a centralei.
• Zgomot mai mic, uzură mai mică:Absența zgomotului motorului cu viteză constantă și accelerația/decelerația lină reduc solicitarea mecanică asupra cadrului mașinii și a suporturilor de vibrații. Acest lucru prelungește durata de viață a acestor componente structurale și reduce frecvența înlocuirii suportului de vibrații.

Un exemplu practic vine de la un utilizator din Germania Zenith Block Machine din India, unde temperaturile ambientale depășesc adesea 40°C. Înainte de a instala servosistemul, temperatura uleiului hidraulic a atins 75°C în 4 ore de la funcționare, necesitând un răcitor extern de ulei și o schimbare săptămânală a uleiului. După trecerea la servosistemul, temperatura uleiului s-a stabilizat la 48°C, iar intervalul de schimbare a uleiului a crescut la 3 luni. Proprietarul centralei a raportat economii anuale de peste 5.000 USD la costurile uleiului și răcirii, în plus față de o reducere de 39% a consumului de energie electrică. În plus, auto-diagnosticarea sistemului servo a detectat o ușoară deviație a senzorului de presiune de la început, permițând echipei de întreținere să-l recalibreze în timpul unei perioade de nefuncționare programate, evitând o defecțiune neplanificată costisitoare.

În ceea ce privește impactul asupra mediului, economiile de energie din servosistemul se traduc direct în emisii de carbon mai scăzute. Pentru o mașină de blocuri Zenith din Germania care funcționează 16 ore pe zi, 300 de zile pe an, reducerea anuală de energie este de aproximativ 40.800 kWh. Presupunând un factor de emisie al rețelei de 0,5 kg CO2 per kWh, aceasta echivalează cu o reducere de 20,4 tone metrice de CO2 pe an. Pentru producătorii de blocuri, acest lucru nu este numai bun pentru mediu, ci și un punct de vânzare puternic atunci când licitați pentru proiecte de construcție ecologică. Fabrica noastră de la QGM poate furniza un certificat detaliat de economisire a energiei pentru fiecare mașină de blocuri Zenith din Germania livrată, care poate fi utilizat în scopuri de certificare LEED sau BREEAM.

Întrebări frecvente (FAQ)

Întrebarea 1: Sistemul servo din Germania Zenith Block Machine necesită întreținere specializată?

Răspuns: Sistemul servo este proiectat pentru o întreținere redusă. Întreținerea de rutină include verificarea filtrului ventilatorului de răcire, verificarea stării LED-ului servomotor și monitorizarea nivelului și calității uleiului hidraulic. Servomotorul în sine este fără perii, deci nu există perii de înlocuit. Fabrica noastră oferă un software de diagnosticare care poate testa performanța sistemului servo fără a fi nevoie să-l dezasamblați. Vă recomandăm o verificare semestrială de către un tehnician instruit pentru a inspecta conexiunile cablurilor și pentru a verifica dacă semnalele de feedback de presiune și poziție sunt în calibrare. Auto-diagnosticarea avansată a sistemului servo vă va alerta asupra oricăror probleme iminente, făcând întreținerea mai degrabă proactivă decât reactivă.

Întrebarea 2: Cum îmbunătățește servosistemul calitatea blocului în comparație cu un sistem hidraulic convențional?

Răspuns: Sistemul servo permite controlul precis al vibrațiilor și al parametrilor de presare. La sistemele convenționale, presiunea și vibrațiile sunt supuse fluctuațiilor din cauza histerezisului supapei și a pulsațiilor pompei. Controlul în buclă închisă al servosistemului menține parametrii setați cu o precizie foarte mare, asigurându-se că fiecare bloc primește exact aceeași forță de compactare și energie de vibrație. Acest lucru are ca rezultat o densitate uniformă, dimensiuni mai consistente (în limita +/- 0,3 mm) și un finisaj mai neted al suprafeței. Fabrica noastră a măsurat coeficientul de variație a rezistenței la compresiune pentru blocurile produse de sistemul servo al mașinii de blocuri Zenith din Germania la doar 4%, comparativ cu 12% pentru mașinile convenționale.

Întrebarea 3: Sistemul servo poate fi adaptat la o mașină bloc existentă?

Răspuns: În multe cazuri, da. Fabrica noastră oferă un kit de modernizare care include servomotor, servomotor, pompă variabilă, senzori de presiune și un nou PLC. Setul este conceput pentru a fi compatibil cu majoritatea mărcilor și modelelor importante de mașini de blocare. Procesul de modernizare durează de obicei 3-5 zile la fața locului și include o calibrare completă a sistemului. În timp ce costul modernizării este semnificativ, economiile de energie și îmbunătățirile calității asigură de obicei o perioadă de amortizare de 12-18 luni. De asemenea, oferim un program de schimb pentru mașinile mai vechi. Echipa noastră de ingineri poate efectua o evaluare a șantierului pentru a determina fezabilitatea și costul unei modernizari pentru mașina dumneavoastră specifică.

Întrebarea 4: Ce se întâmplă cu sistemul servo în timpul unei fluctuații sau întreruperi de putere?

Răspuns: Sistemul servo este echipat cu o bancă de condensatoare de magistrală DC care oferă un timp de așteptare de aproximativ 500 de milisecunde în cazul unei scăderi de putere. Acest lucru permite sistemului să finalizeze ciclul curent și să parcheze mașina într-o poziție sigură înainte de a se opri. Pentru întreruperi mai lungi de alimentare, servomotor efectuează automat o decelerare controlată pentru a opri motorul și pompa, prevenind șocul hidraulic. Fabrica noastră recomandă instalarea unui stabilizator de tensiune sau a unei surse de alimentare neîntreruptibilă (UPS) pentru servocontroler dacă instalația dumneavoastră se află într-o zonă cu fluctuații frecvente de tensiune. Firmware-ul sistemului servo include și funcționalitate de repornire automată, astfel încât atunci când alimentarea este restabilită, mașina poate relua funcționarea din punctul de întrerupere.

Întrebarea 5: Se poate integra servosistemul cu o rețea de automatizare a fabricii?

Răspuns: Da, sistemul servo din Germania Zenith Block Machine acceptă protocoale Ethernet industriale standard, inclusiv EtherNet/IP, Profinet și Modbus TCP. Acest lucru permite ca mașina să fie integrată cu un sistem de management al fabricii (PMS) sau cu un sistem de execuție a producției (MES). Date precum numărul de cicluri, consumul de energie și parametrii de calitate pot fi transmise la o bază de date centrală pentru analiză. Fabrica noastră oferă un exemplu de interfață de server OPC UA pentru o integrare perfectă. Pentru clienții care au nevoie de analiză avansată a datelor, oferim un tablou de bord bazat pe cloud, care oferă starea mașinii și tendințele de performanță în timp real, accesibil de pe orice dispozitiv compatibil web.

Concluzie: Dezlănțuiți precizie și eficiență cu mașina de blocuri Zenith din Germania, controlată servo

Sistemul servo este motorul inovației în mașina cu blocuri Zenith din Germania, oferind niveluri fără precedent de precizie, eficiență energetică și fiabilitate a producției. Prin înlocuirea comenzilor hidraulice convenționale cu un sistem servo în buclă închisă, mașina realizează un control mai strict al calității, costuri de operare mai mici și o flexibilitate mai mare în producție. Indiferent dacă produceți blocuri goale, pavele sau produse speciale din beton, servosistemul German Zenith Block Machine asigură că fiecare bloc îndeplinește cele mai înalte standarde de densitate, precizie dimensională și calitate a suprafeței. La Quangong Machinery Co., Ltd, fabrica noastră a integrat cea mai recentă tehnologie servo în producția de mașini bloc și am văzut direct cum transformă economia producției.

Sunteți gata să vă îmbunătățiți producția de blocuri cu tehnologia servo?Contactați Quangong Machinery Co., Ltd astăzipentru o analiză detaliată a performanței. Echipa noastră de ingineri vă va evalua nevoile actuale de producție și vă va oferi o propunere personalizată pentru mașina de blocuri Zenith din Germania, echipată cu configurația optimă a sistemului servo. Oferim o demonstrație gratuită la fabrica noastră și un pachet cuprinzător de instruire pentru a ne asigura că echipa dumneavoastră poate valorifica pe deplin capacitățile sistemului servo.Solicitați consultanța dvs. acum de la Quangong Machinery Co., Ltd și descoperiți cum mașina de blocuri Zenith din Germania cu sistem servo vă poate crește calitatea blocului, vă poate reduce costurile cu energie și crește eficiența producției.
